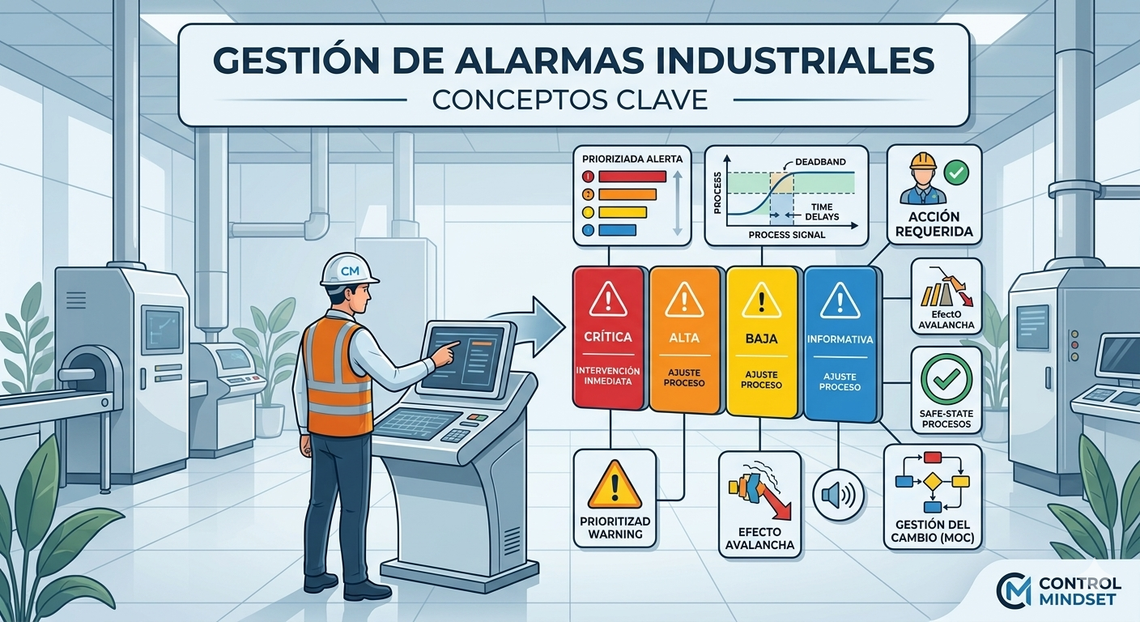

Introducción a la Gestión de Alarmas en Procesos Industriales

En la industria moderna, los sistemas de control automatizados operan plantas complejas con miles de variables simultáneas. Para garantizar que los procesos se mantengan en rangos seguros, estables y eficientes, los operadores humanos se apoyan en los Sistemas de Gestión de Alarmas.

Sin embargo, con la evolución tecnológica, configurar una alarma se ha vuelto tan fácil y económico que muchas veces se satura el sistema sin un análisis previo. Esto provoca un exceso de señales sonoras y visuales que, en lugar de ayudar, confunden al operador en momentos críticos. Por esta razón, la ingeniería de control se rige bajo normativas internacionales (como la ISA-18.2 o la IEC 62682) para diseñar sistemas de alarmas realmente efectivos.

1. ¿Qué es una Alarma y cuál es su Verdadero Propósito?

De acuerdo con los estándares internacionales, una alarma se define como:

"Una señal sonora y/o visual que indica al operador una falla en un equipo, un desvío en el proceso o una condición anormal, y que requiere una acción inmediata por parte de este."

El Criterio de Oro: La Acción del Operador

El principio fundamental para que un aviso sea considerado una alarma es responder a la pregunta: ¿Este evento requiere que el operador haga algo? Si la respuesta es "no", el evento no debería ser una alarma, sino un simple mensaje informativo. De no intervenir el operador, se debe producir una consecuencia negativa que pudo haberse evitado.

• Lo que SÍ es una alarma: Un aviso de que un tanque está a punto de desbordarse, lo que obliga al operador a cerrar una válvula o detener una bomba.
• Lo que NO es una alarma: Un recordatorio para realizar una tarea rutinaria, un registro técnico para el personal de mantenimiento o una notificación de que un equipo encendió de manera normal.

2. Principios Básicos para el Diseño de Alarmas

Para evitar la saturación de las pantallas en las salas de control, un buen diseño debe cumplir con tres reglas básicas:

1. Requerir acción: Toda alarma debe demandar una respuesta del operador (cambiar un parámetro, alertar a campo, etc.).
2. Evitar la redundancia: Un único problema en la planta no debe disparar una ráfaga de múltiples alarmas distintas (efecto avalancha).
3. Exclusividad de lo anormal: Las alarmas solo deben aparecer en situaciones fuera de lo común, nunca durante la operación normal y esperada de la planta.

3. Priorización y Visualización: El Uso de Colores

No todos los imprevistos en una planta tienen la misma gravedad. Por ello, las alarmas se clasifican en niveles de prioridad para que el operador sepa instantáneamente a qué prestarle atención primero. Por lo general, se utiliza un código de colores estandarizado en los monitores de control:

• 🔴 Prioridad 1 (Emergencia / Crítica): Situaciones de máximo riesgo que comprometen la seguridad del personal, el medio ambiente o la integridad severa de la planta.
• 🟠 Prioridad 2 (Alta): Desvíos importantes en el proceso que requieren corrección rápida para evitar un paro de planta o daños materiales.
• 🟡 Prioridad 3 (Baja): Desvíos menores que avisan que el proceso está saliendo de su zona óptima, pero dan un margen de tiempo más amplio para actuar.
• 🔵 Prioridad 4 (Informativa): Estados del sistema o avisos del funcionamiento que no implican un riesgo inmediato, pero son útiles para el contexto operativo.

Para facilitar el trabajo, las salas de control modernas distribuyen las alarmas en diferentes pantallas según su nivel de urgencia, evitando mezclar los avisos informativos con las verdaderas emergencias.

4. Métodos Avanzados para el Control de "Alarmas Molestas"

Cuando una alarma se activa y desactiva constantemente de forma repetitiva (conocida como alarma parpadeante o molesta), genera fatiga en el operador y pierde credibilidad. Para solucionar esto, la ingeniería de control aplica tres herramientas lógicas:

• Banda Muerta (Deadband): Consiste en establecer una pequeña diferencia numérica entre el valor donde se enciende la alarma y el valor donde se apaga. Por ejemplo, si una alarma de alta temperatura se enciende a los 90°C, no se apagará inmediatamente al bajar a 89.9°C, sino cuando baje de 87°C. Esto evita que la alarma oscile continuamente si la temperatura se estabiliza cerca del límite.
• Retardos de Tiempo (On-Delay / Off-Delay): Retarda la activación o desactivación de la alarma por unos segundos. Si una variable supera el límite solo por un instante debido a ruido o turbulencia momentánea, la alarma no se dispara a menos que la condición anormal persista durante el tiempo mínimo configurado.
• Alarmas Basadas en el Estado: El sistema de control es capaz de reconocer el contexto. Si una bomba está completamente apagada por mantenimiento, el sistema bloquea automáticamente las alarmas de "bajo flujo" o "baja presión" de esa bomba, ya que en ese estado es normal que no tenga flujo ni presión.

5. El Ciclo de Vida y la Gestión del Cambio (MOC)

Un sistema de alarmas no es estático; evoluciona con la planta. Por ello, cualquier modificación en los límites de una alarma o la creación de una nueva debe pasar por un proceso riguroso llamado Gestión del Cambio (MOC, por sus siglas en inglés).

Este proceso asegura que antes de aplicar un cambio en el sistema de control, un comité interdisciplinario (operaciones, seguridad y control de procesos) evalúe el impacto técnico, documente las razones y capacite formalmente a los operadores sobre la nueva configuración.

Conclusión

Un sistema de alarmas optimizado no es aquel que avisa de absolutamente todo lo que pasa en la planta, sino el que sabe filtrar y alertar únicamente sobre aquello que requiere que el ser humano intervenga. Al reducir las distracciones visuales y sonoras, se transforma el panel de control en una herramienta confiable que incrementa drásticamente la seguridad, la estabilidad y la productividad de cualquier industria.
